Новый класс коррозионностойких полиэфирных порошковых ЛКМ: XTRA-CORR™

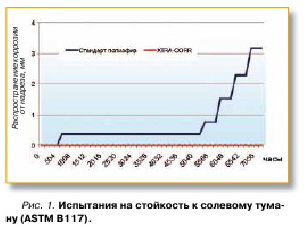

На рис. 1 показаны результаты сравнительных испытаний стойкости к  солевому туману (метод ASTM B117) двух порошковых композиций, одна из которых изготовлена с использованием стандартного широко используемого полиэфирного пленкообразователя, а другая — с разработанным нами полиэфиром (обозначен как XTRA-CORR™).

При проведении исследования в качестве подложки использовали алюминий, обработанный по технологии Alodinе, продолжительность испытания составляла 7000 часов. Коррозионную стойкость в разные промежутки времени определяли путем измерения распространения коррозии по поверхности субстрата от предварительно нанесенного X-образного надреза. Приведенный график убедительно показывает преимущества системы XTRA-CORR™ перед другими покрытиями в случае использования субстрата с качественной подготовкой поверхности.


В действительности существует много различных методов подготовки, отличающихся по химическому составу и сложности. Например, в настоящее время одной из главных тенденций в промышленности является отказ от хромсодержащих (Cr (VI)) материалов по причине их токсичности и вреда, наносимого окружающей среде.

Изменяются методы подготовки, а также число стадий процесса с целью снижения затрат на производство,что приводит к  повышению требований к коррозионной стойкости покрытий на основе порошковых ЛКМ.Чтобы определить преимущества  использования новых материалов XTRA-CORR™, была проведена серия испытаний в камере солевого тумана, при этом варьировалась подготовка поверхности от полного ее отсутствия до 11-ступенчатой, которую применяет один из наших клиентов. Во всех случаях, коррозионная  стойкость определялась по стандартной методике в соответствии с методом ASTM B117 (ISO 9227). Были протестированы различные субстраты, окрашенные материалами XTRA-CORR™, для получения более полной информации об их противокоррозионных свойствах. В качестве образцов сравнения применялись стандартные полиэфирные порошковые ЛКМ.


Pages: 1 2 3 4

Поделитесь с друзьями!

Опубликовать в своем блоге livejournal.com
