Добавка TEGO® C01: новый подход к усилению защиты покрытий

Порошковая добавка TEGO® Aid C01 улучшает защиту от коррозии и адгезию порошковых покрытий, устраняя при этом распространенные недостатки присадок и обеспечивая превосходную отделку поверхности.

Порошковые покрытия становятся все более популярными в широком спектре применений благодаря своим многочисленным преимуществам. Они повышают защиту от коррозии и адгезию, обладают широкой совместимостью с различными химическими составами связующих и обеспечивают простоту обработки без существенного влияния на реологические свойства.

Более того, их устойчивый рост и экологические преимущества делают их идеальным решением для современных, экологически чистых технологий нанесения покрытий. Порошковые покрытия становятся все более популярными для широкого спектра применений благодаря своим многочисленным преимуществам.

В 2022 году объем рынка порошковых покрытий оценивался более чем в 13,5 миллиардов долларов, и ожидается , что он значительно вырастет и к 2032 году превысит 20 миллиардов долларов, а ежегодный темп роста составит более 6%.

Этот рост в значительной степени обусловлен усилением внимания к снижению содержания летучих органических соединений (ЛОС). Порошковые покрытия выделяют незначительное количество ЛОС по сравнению с традиционными жидкими покрытиями, что делает их более устойчивым и экологичным вариантом.

Эти покрытия доступны в различных вариантах отделки и цветов и известны своей высокой прочностью. Это делает их идеальными для таких архитектурных целей, как места для сидения на открытых стадионах, оконные и дверные рамы, а также мебель.

Благодаря технологическому прогрессу в области химии связующих и присадок , их применение также расширилось для высококачественной отделки поверхностей, таких как тяжелая строительная техника и даже автомобильные детали, что подчеркивает их универсальность и отличную устойчивость к суровым условиям эксплуатации.

Помимо экологических преимуществ, порошковые покрытия также обладают множеством практических преимуществ.

Они экономичны, требуют меньшего количества средств индивидуальной защиты и не требуют растворителей для очистки, кроме того снижая их воздействие на окружающую среду.

В большинстве случаев даже излишки лака можно использовать повторно. Порошковые покрытия также позволяют наносить их более плотным слоем без риска растекания и не содержат растворителей, что снижает затраты на транспортировку и хранение.

Полиэфирные полимеры соответствуют требованиям аддитивной технологии

Обычно используемые добавки для порошковых покрытий, содержащие значительное количество диоксида кремния, иногда могут сопровождаться рядом нежелательных эффектов. К ним относятся небольшая потеря блеска, образование апельсиновой корки, снижение эластичности пленки или даже потеря адгезии. Подобные проблемы приводят к снижению качества покрытия, когда защита поверхности может быть выполнена не так эффективно, как предполагалось.

Это может привести к снижению качества конечного продукта, поскольку покрытие может не обеспечивать желаемых эстетических или защитных свойств.

В TEGO® Powder Aid C01 используется новая технология, при которой в действие вступают модифицированные полиэфирные полимеры. Эта технология позволяет добиться
желаемого эффекта при нанесении покрытий без недостатков добавок, содержащих диоксид кремния. Это может положительно повлиять на желаемые свойства лакокрасочной пленки, например, обеспечить более гладкую поверхность и повысить гибкость пленки.

Повышенная защита от коррозии при нанесении в один слой.

Порошковая добавка TEGO® Powder Aid C01 состоит из сыпучих гранул, которые просто добавляются в премикс перед процессом экструзии. Нет необходимости в специальной обработке, так как продукт очень прост в использовании.

Длительные лабораторные испытания различных технологий связующих показали значительное улучшение результатов после обработки (NSS) в соответствии с требованиями стандарта DIN EN ISO 9227.

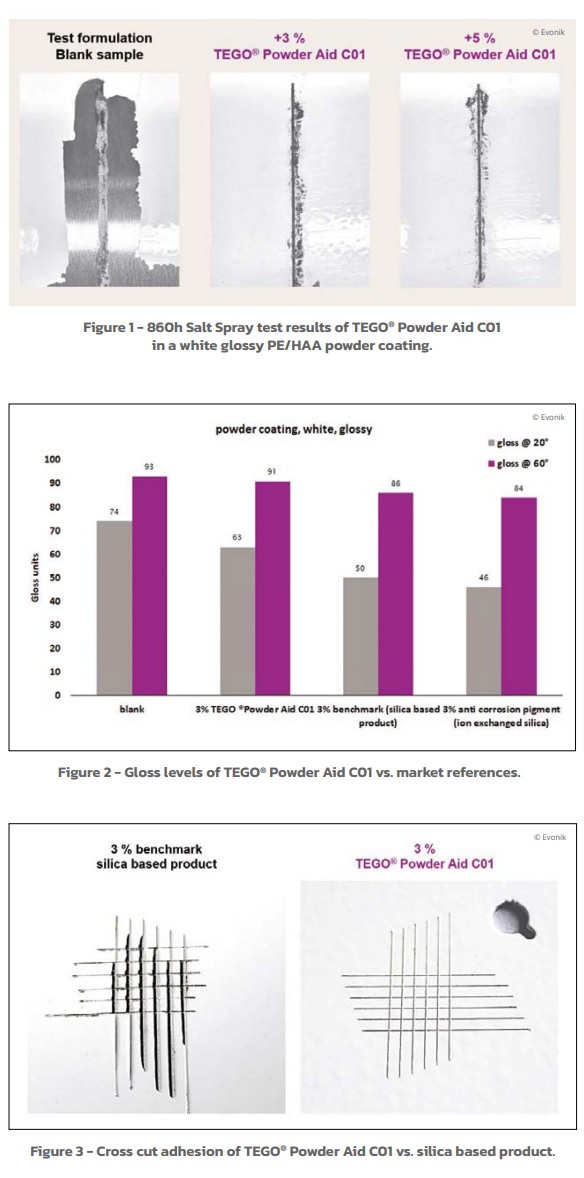

На рисунке 1, например, показано белое глянцевое порошковое покрытие (PE/HAA - 95/5, DFT 85-90 мкм на панелях из оцинкованной фосфатированной стали) с как 3%, так и 5%-ный TEGO® Powder Aid C01 после воздействия солевого тумана в течение прибл. 860ч.

В дополнение к оптимизированным свойствам защиты от коррозии наблюдалось меньшее влияние на уровень блеска покрытия. На рисунке 2 показаны уровни блеска при углах 20° и 60°
для сравнения TEGO® Powder Aid C01 с рыночным стандартом на основе диоксида кремния и типичным ионообменным антикоррозийным пигментом.

Если посмотреть на влияние адгезии, то на рисунке 3 показаны наилучшие результаты с точки зрения образования сколов и потери адгезии даже на режущих кромках при тестировании поперечного среза.

В заключение следует отметить, что использование порошковой добавки TEGO® Powder Aid C01 позволяет не только повысить антикоррозийные свойства порошковых покрытий, но и обеспечивает наилучшую адгезию и чистоту поверхности
